Урок 7. Восстановление данных с внешнего сетевого RAID массива



1) Исходные данные.
2) Инструменты.
3) Техника безопасности.
4) Процесс восстановления файлов.



 Исходные данные

Итак, мы имеем внешний сетевой диск объёмом 1Тб, на который складывалась масса ценной информации нескольких отделов одной крупной киевской компании.  В какой-то момент времени он просто перестал подавать признаки жизни. Естественно, считывание информации с него было невозможным. Наша задача - выяснить неисправность сетевого хранилища, при возможности привести его в чувство, или при невозможности - вытащить из него максимум данных.

  WD storage



Инструменты

 Для восстановления данных с такого сетевого массива нам понадобится   1-н компьютер с предустановленными на него несколькими  программами указанными ниже, 1-н жесткий диск размером 1Тб (для сохранения на него образа), 3-и жестких диска равных размерам наших пациентов (для бэкапа и в качестве запасного).

Программа HDD Scan , WinHEX и UFS Explorer PRO.



Техника безопасности

  Никаких манипуляций с исходными жесткими дисками (установленными в коробочку) ни в коем случае проводить не стоит, чтобы не ухудшить состояние общего Raid массива. С них необходимо сделать копии (клонировать) и работать исключительно с этими копиями.

 Процесс восстановления данных.

 Разбираем внешний сторэдж, (имейте ввиду он на защелках, не поломайте их), выкручиваем из него оба жестких диска ( в нашем случае марка жестких дисков Western Digital, объем каждого по 500Гб.

разобрать WD

Подключаем жесткие диски к компьютеру и делам анализ их общего состояния. Тестируем программами типа HDD scan или MHDD .

Анализ показал, что у обоих дисков есть изрядное число бэд-блоков, что, видимо, и стало причиной выхода из строя сетевого хранилища (развала raid) .

Теперь наша задача клонировать ВСЕ дисковое пространство обоих дисков на 2-а живых других винчестера.

Что мы и делаем программой WinHEX . Обязательно нужно указать, что бэды игнорировать.

клонирование дисков

Итак, мы теперь имеем 2-а КЛОНА, но это еще только НАЧАЛО работы. Надежды на то, что поставив эти живые диски в коробку внешнего сетевого хранилища и он сам по себе заведется и отдаст данные - нет, так как такие хранилища привязываются к паспортным данным своих родных дисков :(.

Итак, приступаем к ВИРТУАЛЬНОЙ сборке рейда на компе.

1-ое - необходимо знать, что если ОБЩИЙ наш объем хранилища составлял 1Тб, а в середине установлено 2-а диска по 500 Гб, то это означает, что у нас только 2-а возможных варианта Raid-а, либо: stripe - чередование, либо jbod - последовательное соединение.

Давайте подключим оба наших "клона" и проанализируем, какой тип Raid массива у нас имеется, заодно узнаем, какая файловая система стояла на сетевом хранилище.

Итак, открываем WinHex-ом оба диска и смотрим:

анализ диска

 Файловая система Ext3 (такая, как у Linux based систем)

Анализ винчестеров

 У второго диска в начале тоже самое, что и у первого, а вот последний раздел не определен. Делаем вывод, что первые три раздела (в том числе и swap) зеркально отображены на обоих дисках, что логично, так как они запускают и монтируют сетевой сторадж в сеть, и являются предустановленными по умолчанию. А вот последний раздел у обоих винчестеров разный. Путем несложного анализа последних разделов у обоих дисков можно легко определить чередуются у нас блоки или нет. В нашем конкретном случае оказалось, что нет блочного чередования (страйпа), а обычное последовательное соединение jbod режим.

Теперь давайте, определим порядковый номер сектора первого диска, на котором заканчивается инфа. Важно знать, что это ни в коем случае не последний рабочий сектор всего диска, любая файловая система всегда оставляет в конце небольшой запас.

Прыгаем курсором в самый конец, видим нули (что означает незаполненное место), набираем поиском "искать любой на выбор символ", делаем поиск вверх и находим:

поиск разделов

Запоминаем номер последнего заполненного сектора:  № 976767928.

Зная, что наша программа сборки виртуального raid (UFS Explorer Pro) позволяет только указывать сколько секторов необходимо откусить от конца, выполняем математический расчет. Всего секторов у первого диска  минус кол-во занятых секторов диска: (976773168 - 976767928)-1 = 5239 секторов.

Осталось теперь у второго диска клонировать только необходимую для склейки часть.

Надеюсь понятно, что сектор, с которого начинается последний не зеркальный раздел есть началом второго куска нашего общего JBOD-а.

Смотрим на номер сектора и запоминаем его:

Теперь подключаем к компьютеру третий диск 500 Гб для клонирования на него жбодового раздела.

Делаем клонирование, обратите внимание на начальный сектор, который мы указываем как стартовый (он будет 0-ым на нашем новом винчестере)

клнирование винчестеров



Все теперь осталось виртуально собрать полностью РЭЙД систему.

Для этого мы воспользуемся хорошей программой UFS Explorer Pro, так, она не просто позволяет виртуально собирать рэйды, а и анализировать диски ЛЮБЫХ файловых систем (в том числе Ext3)  на предмет потерянных разделов.

Запускаем программу, выбираем - собрать виртуальный raid :

создание виртуальных raid

Теперь выбираем наш первый диск в рэйде, потом выбираем 2-ой диск в рэйде, который будем прибавлять (наш последний клон-раздел), выбираем режим JBOD, указываем (откусываем) от конца 1-го диска 5239 секторов (незанятые разделом сектора) и нажимаем построить:

rebuit raid

 Далее мы видим наш собранный Raid, ставим поиск на нем утерянных разделов:

посик Linux разделов

 Получаем результат:

восстанволение Линукс

Наш 1Тб-ый, живой раздел :)

Открываем его :

raid data recovery

А вот и наши данные, которые люди хранили на сетевом хранилище :)

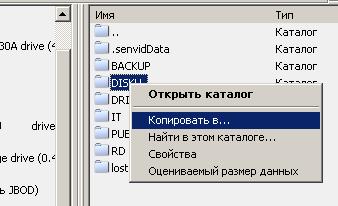

Итак, остаётся эти данные скопировать на локальный жесткий диск.

копирование данных

 Не забывайте, что у нас заготовлен 1Тб жестких диск, на который можно полностью скопировать содержимое внешнего raid диска.



Материал принадлежит ООО "Рекавери Дата Медиа". Перепечатка статьи допускается с обязательным ссыланием на сайт авторов www.rdm.kiev.ua
