Урок 10. Преобразования диска из динамического к базовому без потери информации

1) Исходные данные.
2) Инструменты.
3) Техника безопасности.
4) Процесс восстановления файлов.

 Исходные данные

Итак,возмем обычный 40ка гигобайтный жесткий диск для демонстрации. Как , Вы видите, диск у нас размечем в файловой системе NTFS

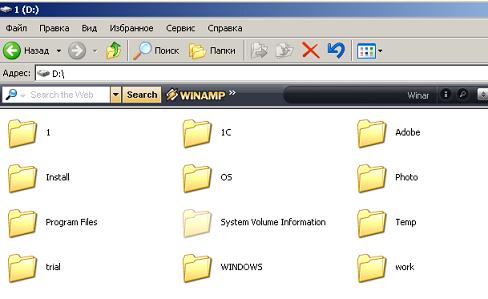

На диске лежат нужные папки и файлы

Инструменты

 Для получения положительного результата (преобразование диски к базовому из динмаческого) нам понадобится любой HEX редактор, в нашем случае воспользуемся стандратным WinHex-ом

  В нашем деле самое главное не ошибиться с выбором диска с которым мы будем производить манипуляции. Вам необходимо знать модель диска у которого эта проблема и его объём , тогда при выборе в HEX редакторе Вы не ошибётесь. о

 Процесс преобразования диска к нормальному состоянию без потери информации.

 Смотрим в управлении действительно ли у нас "динамическая" проблема :

 В управлении дисками видно, что винт определён как динамический, он исправен, но доступа к логическому диску нет (буква не назначена)

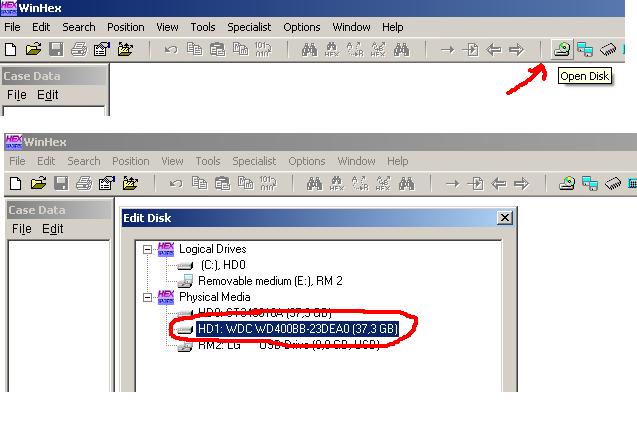

Запускаем WinHex , открываем наш диск

Итак, мы теперь имеем четыре файла образа, но это еще только НАЧАЛО работы. Теперь нам необходимо определить в какой очередности диски находились в массиве и какой размера блока (страйпа)

Итак, давайте определим.

Проще всего определить первый диск в массиве, так как именно на нем должен быть 0-ой сектор (партишн) и ,возможно, boot-сектор.

Давайте откроем все четыре образа в программе WinHex и внимательно посмотрим на содержимое.

Для удобства, открытые файлы интерпретируем как диски (в меню: Specialist/Interpeter Image File As Disk)

Смотрим диски по очереди. Итак, партишн сектор оказался у нас в образе disk250_1.img, делаем вывод, что это наш ПЕРВЫЙ диск в Raid массиве

 Определить последовательность остальных дисков проблематичнее, но нам это и не нужно, проще виртуально проверить все шесть оставшихся комбинаций :) .

Но, прежде, чем это делать давайте определим размер блока (stripe-size).

Листаем оставшиеся образы-диски от начала и до первого НЕОБЫЧНОГО перехода информации.

У всех дисков кроме первого, с сектора №128 начался ПЕРЕХОД "другой" информации, что с высокой вероятностью, указывает, что размер нашего страйпа 128секторов (или 64Кб).

Теперь делаем следующее: заходим в меню /Specialist/Assemble RAID System и начинаем по очереди отстраивать все шесть комбинаций.

(Хочу обратить внимание, что мы сами не перебираем комбинации, а путем анализа по контрольным точкам файловой системы на 99% верно определяем ЧЕРЕДОВАНИЕ. Но технология проведения такого анализа требует написания отдельной объемной статьи).

Строим каждый из вариантов по очереди. Кликаем ОТКРЫТЬ раздел.

Если Вы построили в неправильной последовательности, WinHex вам выдаст ошибку или ничего не покажет.

Если построили правильную последовательность то, при открытии, Вы увидите свои папки и файлы :)

 Теперь остается сохранить самые нужные папки на другой жесткий диск, либо склонировать ВЕСЬ правильно собранный RAID 0 на другой винчестер.

 Если же у Вас неимеется необходимого инструментария либо достаточной квалификации для самостоятельного отстраивания рейда, советуем не рисковать данными. Наши специалисты обладают высокой квалификацией, многолетним опытом проведения таких операций, всеми нужными техническими инструментами для того, чтобы помочь Вам быстро и качественно
